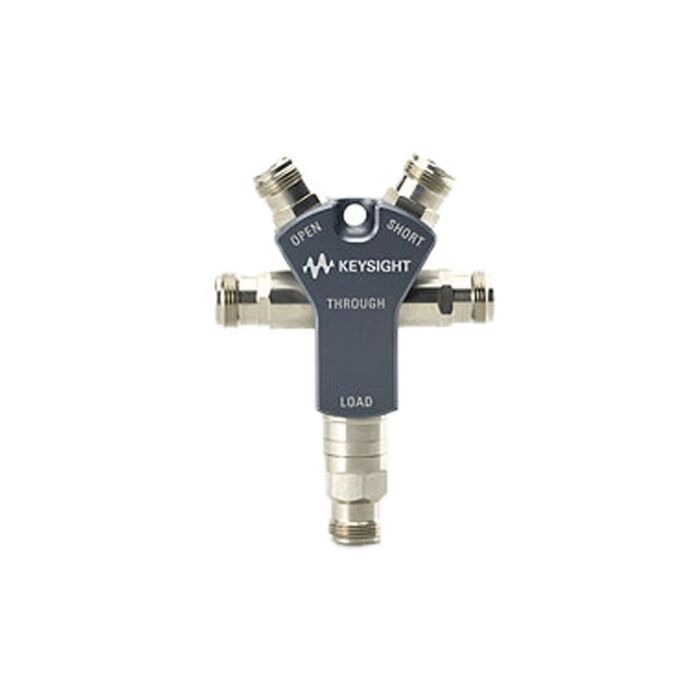

Keysight 85515A Calibration Kit, 4-in-1, Open Short, Load & Through, DC-9GHz
Calibration Kit,4-n-1,Open Short,Load & Through,DC-9GHz
Order #: 85515A
Mfg #: 85515A
$1,774.00
Keysight 85515A Calibration Kit, 4-in-1, Open Short, Load & Through, DC-9GHz
Calibration Kit,4-n-1,Open Short,Load & Through,DC-9GHz
Order #: 85515A
Mfg #: 85515A
$1,774.00
Availability: Ships in 4-6 weeks
Product Highlights
The 85515A 4-in-1 mechanical calibration module combines an open, short, load, and through in a compact unit. The product is small, easy to handle, and light weight. The through allows users to easily calibrate non-insertable devices, such as a cable or filter with female-female connectors. During the “thru” part of the calibration, the 85515A through can be used.- Type-N (f), open, short, load, and through
- DC to 9 GHz
- Open phase error: 0 to 4 GHz ≤ 2.0°, 4 to 9 GHz ≤ 3.0°
- Short phase error: 0 to 9 GHz ≤ 1.25°
- Load return loss: 0 to 6 GHz ≥ 42 dB, 6 to 9 GHz, ≥ 35 dB
- Through, female-female, insertion loss: 0 to 4 GHz ≤ 0.05 dB, 4 to 9 GHz ≤ 0.1 dB
- Dimensions: H x W x D ~ 104 x 74 x 22 mm
